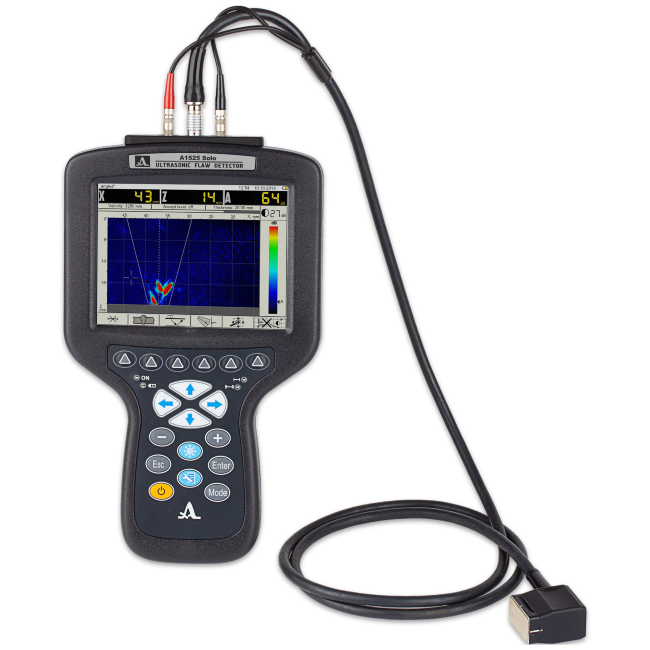

Универсальный компактный ультразвуковой дефектоскоп-томограф обеспечивает визуализацию внутренней структуры объекта контроля в виде наглядного и достоверного изображения сечения в режиме реального времени.
Вы можете купить Дефектоскоп-томограф А1525 Solo в Казани в Казани. Позвоните нам по телефону 8 (800) 222-50-65,
или отправьте запрос по электронной почте info@profftest.ru
Преимущества
- Доступная цена.
- Быстрота и эффективность контроля благодаря наглядному отображению сечения объекта (B-Скан) в режиме реального времени с частотой смены кадров до 35 Гц.
- Улучшенная чувствительность в ближней зоне (ЦФА / TFM метод).
- Скорость сканирования вдоль сварного соединения до 70 мм/с (при шаге сканирования 2 мм).
- Малогабаритная 16 элементная антенная решетка поперечных волн с центральной частотой 4 МГц и сектором обзора от 350 до 800 для контроля сварных швов.
- Отображение образов объемных (поры) и вертикально ориентированных (трещины) дефектов благодаря специальным режимам.
Особенности
- Возможность работы в режимах томографа В-СКАН и классического дефектоскопа А-СКАН.
- Простое и удобное МЕНЮ основных настроек.
- Доступность работы с прибором специалистам любого уровня квалификации.
- Небольшие габаритные размеры и вес прибора – 800 г.
- Большой, цветной, антибликовый 5,7″ TFT дисплей с тачскрином.
- Опционально прибор может быть укомплектован специализированной кареткой с установленным датчиком пути для равномерного перемещения АР вдоль сварного шва с целью соблюдения стабильного акустического контакта и равного расстояния относительно оси сварного шва. Полученные сканограммы (С-Скан) позволят проводить комплексный анализ всего сварного соединения.
| Параметр | Значение |
| Размер томограммы | 256 x 160 точек |
| Шаг реконструкции томограммы | 0,1 – 2,0 мм |
| Диапазон устанавливаемых рабочих частот ультразвука | 1 – 10 МГц |
| Диапазон измерений глубины залегания дефекта (по стали) с цифрофокусируемой антенной решеткой поперечных волн M9170 | 2 – 300 мм |
| Тип дисплея (разрешение) | 5,7″ TFT (640 x 480) |
| Источник питания | литиевый аккумулятор |
| Номинальное значение напряжения питания | 11,1 В |
| Время непрерывной работы от аккумулятора, не менее | 6 ч |
| Габаритные размеры электронного блока | 260 х 157 х 43 мм |
| Масса электронного блока | 800 г |
| Диапазон рабочих температур | от -20 до +55ºC |
Базовый комплект поставки: А1525 Solo - электронный блок ультразвукового дефектоскопа (ультразвукового томографа с цифровой фокусировкой антенной решетки), Антенная решетка M9170 4.0V60R26X10CS, Кабель LEMO-LEMO одинарный 1,2 м., Преобразователь S3568 2.5A0D10CL, Преобразователь S5182 2.5А65D12CS, Преобразователь S5096 5.0A70D6CS, Сетевой адаптер с кабелем 220 В - 15 В, Кабель USB A - Micro B, Компакт-диск с документацией и ПО, Калибровочный образец V2/25, Планшет D12, Чехол D12, Гель УЗ -30°C...+100°C-0,1 кг., Жесткий кейс М20.
