Измеритель теплофизических величин ТЕПЛОГРАФ в Казани

Структура комплекса

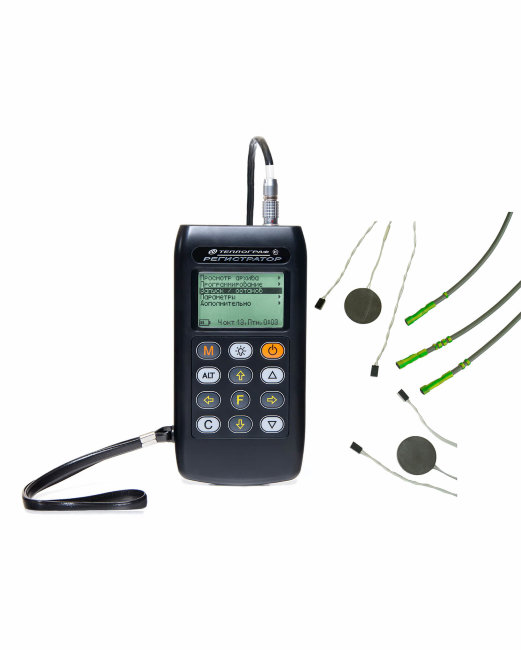

Регистрирующий блок прибора предназначен для сбора информации с модулей, оснащен графическим дисплеем, клавиатурой, USB интерфейсом. ТЕПЛОГРАФ имеет три типа специальных модулей:

• тип 01 (одна зона контроля): датчик теплового потока + 2 датчика температуры поверхности, дополнительно 1...2 датчика температуры (или температуры и влажности) среды;
• тип 02 (две зоны контроля): состоит из 2 групп по 3 датчика каждая (датчик теплового потока + 2 датчика температуры поверхности), дополнительно 1...2 датчика температуры (или температуры и влажности) среды;
• тип 07 (семь зон контроля): состоит из 7 групп по 3 датчика каждая (датчик теплового потока + 2 датчика температуры поверхности), дополнительно 1...4 датчика температуры (или температуры и влажности) среды.

Основные функции

• Регистрация и отображение контролируемых параметров (тепловых потоков, температур и влажности) с привязкой ко времени и дате
• Вычисление термического сопротивления и теплопроводности, определение сопротивления теплопередаче
• Задание режимов регистрации через систему меню
• Регистрация без ограничения времени с автоматическим удалением старых данных

Технические характеристики

Сервисная компьютерная программа

• Перенос результатов измерений в ПК
• Просмотр, анализ и архивация основных параметров процессов
• Задание режимов регистрации: времени запуска, периодов отсчетов, длительности цикла регистрации, параметров объекта контроля
• Вычисление сопротивления теплопередаче, теплопроводности, термического сопротивления
• Экспорт в Excel, сохранение в текстовый формат для других программ

Комплект поставки:

• Регистрирующий блок, чехол
• Зарядное устройство USB (1 А)
• Кабель USB
• Программа связи с ПК на "Flash-визитке" / CD
• Руководство по эксплуатации, сумка
• Свидетельство о Госповерке
• Дополнительно для комплектации "регистратор + модуль-01" (приобретается отдельно):
•  – Модуль-01 - 1 шт.
•  – Кабель связи модуля с регистратором (длина кабеля - 3 метра) - 1 шт.
•  – Совмещённый датчик теплового потока и температуры поверхности (длина кабеля 5 метров) - 1 шт.
•  – Датчик температуры поверхности (длина кабеля 10 метров) - 1шт.
•  – Датчик температуры среды (длина кабеля 5 метров) - 1 шт.
•  – Датчик температуры среды (длина кабеля 10 метров) - 1 шт.
• Дополнительно для комплектации "регистратор + модуль-02" (приобретается отдельно):
•  – Модуль-02 - 1 шт.
•  – Кабель связи модуля с регистратором (длина кабеля - 3 метра) - 1 шт.
•  – Совмещённый датчик теплового потока и температуры поверхности (длина кабеля 5 метров) - 2 шт.
•  – Датчик температуры поверхности (длина кабеля 10 метров) - 2 шт.
•  – Датчик температуры среды (длина кабеля 5 метров) - 1 шт.
•  – Датчик температуры и влажности среды (длина кабеля 10 метров) - 1 шт.
• Дополнительно для комплектации "регистратор + модуль-07" (приобретается отдельно):
•  – Модуль-07 - 1 шт.
•  – Кабель связи модуля с регистратором (длина кабеля - 3 метра) - 1 шт.
•  – Совмещённый датчик теплового потока и температуры поверхности (длина кабеля 5 метров) - 7 шт.
•  – Датчик температуры поверхности (длина кабеля 10 метров) - 7 шт.
•  – Датчик температуры среды (длина кабеля 5 метров) - 2 шт.
•  – Датчик температуры и влажности среды (длина кабеля 10 метров) - 2 шт.
