- Комплект для полуавтоматизированного УЗК бурильных труб

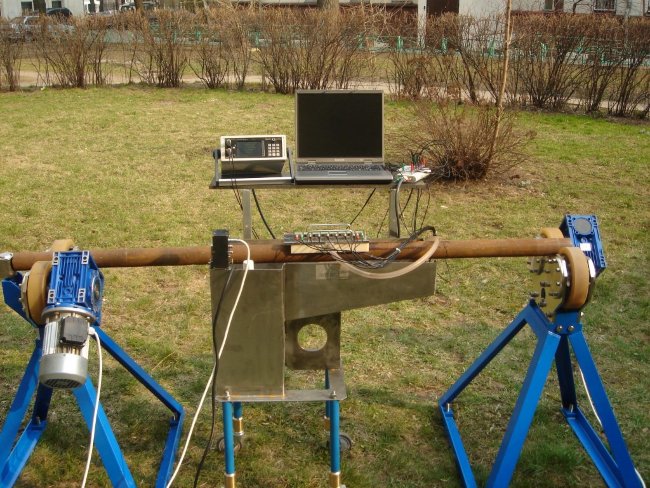

Установка полуавтоматизированного ультразвукового контроля тела бурильных труб выполнена на базе восьмиканального дефектоскопа серии «СКАНЕР» – модель «СКАРУЧ+». Настройка параметров контроля осуществляется по СОП, выполненным согласно действующим нормативным документам: ГОСТ 17410, API5, API спецификация 7.1, РД41-01-25-89, РД39-2-787-82 и др. ПАУЗК проводится с автоматической фиксацией и расшифровкой результатов контроля. Перемещение акустического блока проводится вручную. Способ ввода ультразвуковых колебаний — щелевой, контактная жидкость — водопроводная питьевая вода или незамерзающая жидкость.
Состав установки:
- многоканальный дефектоскоп серии «СКАНЕР» – модель «СКАРУЧ+»;
- многоэлементный акустический блок щелевого контакта;
- передвижная сливная ванна с насосом;
- вращатель труб Ø 73…140мм с блоком питания и управления;
- ПЭВМ для отображения информации.
Комплект для полуавтоматизированного УЗК бурильных труб в Казани отзывы
About this product reviews yet. Be the first!
| Наименование | Краткое описание | Стоимость, руб., с НДС |
| Дефектоскоп – толщиномер высокоскоростного автоматизированного контроля АУИУ «СКАНЕР» (тип модели № 20.09, ТУ 4276-003-18026253-96) с Блоком управления | Автоматизированная ультразвуковая измерительная установка серии «Сканер» (тип модели № 20.09) позволяет подключать многоэлементные акустические блоки и осуществляет одновременную их работу по заданному алгоритму. | 2 075 940 |
Вычислительный комплекс:
|
Управление контролем, отображение и сохранение результатов ПАУЗК. Печать результатов. | 790 920 |
Многоэлементные акустические блоки щелевого контакта для одновременного обнаружения:
|
АБ состоит из:1. 8 ПЭП:- 2 ПЭП по определению продольно-ориентированных дефектов (2 × 9912 = 19824р);- 2 ПЭП по определению поперечно-ориентированных дефектов (2 × 9912 = 19824рр);- 4 ПЭП толщинометрия, определение зон коррозии и выхода толщины стенки за минусовой допуск (4× 13393 = 53572р).В корпусе АБ датчики расположены в «линию» — вдоль оси трубы. На корпусе АБ находится вентиль для подключения и регулировки подачи контактной жидкости в зазор между трубой и ПЭП. Каждый ПЭП подключается к соответствующему «Генератору- Усилителю» дефектоскопа. 2. «Башмак» опорный под диаметр трубы (4× 38114 = 152456р) Для каждого диаметра трубы предусмотрен свой «башмак» из капролона с износостойкими вставками. 3. Корпус блока – 62953р | 320 460 |
| Миниванна компактная с миниатюрным насосом | Подача воды в АБ осуществляется насосом из ванны. Используется замкнутый цикл водооборота. | 41 160 |
| Фурнитура щелевого контакта | Предназначена для транспортировки воды к АБ и в АБ. Представляет собой набор трубочек, шлангов (10м), вентиль. | 39 540 |
| Вращатель труб Ø73…140мм* с блоком питания и управления | Представляет конструкцию, состоящую из 2-х вращателей (900х850х650мм) с асинхронными двигателями и червячными редукторами. Предназначен для вращения труб с необходимой для контроля скоростью. | 884 220 |
| Комплект кабелей. L=10м | Подключение преобразователей АБ к дефектоскопу. | 158 220 |
| Комплект ЗИП | Комплект ЗИП согласовывается между Покупателем и Поставщиком. Рекомендуется: mini насос, ПЭП (16шт.), кабель (2шт.) | 236 100 |
| Краскоотметчик | Краскоотметчик может быть поставлен для маркировки негодных труб. Необходимость его применения диктуется требованиями Покупателя. | 158 220 |
| ИТОГО: | 4 704 780 | |
