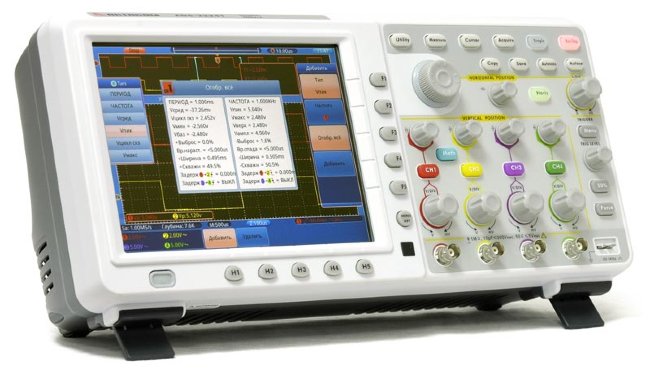

| Характеристика | Значение |
|---|
| Полоса пропускания |
200 MГц |
| Количество каналов |
4 |
| Скорость захвата осциллограмм |
50 000 осц/сек |
| Регистрация | Режим |
Обычный,пиковый детектор, усреднение |
| Макс.дискретизация(реальное время) |
2 Гвыб/сек |
| Вход | Связь по входу |
открытый, закрытый, земля |
| Входной импеданс |
1 MΩ±2% в параллель 10 пФ±5 пФ; 50 Ω±1% |
| Учет ослабления пробников |
1X, 10X, 100X, 1000X |
| Максимальное входное напряжение |
1 MΩ: 400 Вп-п (DC + AC пик-пик) 50 Ω: 5 Вп-п (DC + AC пик-пик) |
| Ограничение полосы пропускания |
полный диапазон |
| Изолированность каналов |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Задержка между каналами (типичное) |
150 пс |
| Параметры горизонтальной системы |
| Интерполяция |
sin (x)/x |
| Глубина записи |
7,6 М точек |
| Коэффициент развертки | 2 нс/дел ~ 100 с/дел, с шагом 1~2~5 |
| Погрешность измерения интервалов (DC~100 МГц) |
однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) |
| Погрешность времени выборки и времени задержки |
±100 ppm |
| Параметры вертикальной системы | АЦП |
8 бит (4 канала одновременно) |
| Вертикальное отклонение |
2 мВ/дел ~ 10 В/дел |
| Диапазон смещения |
±10 делений |
| Полоса пропускания для аналогового периодического сигнала |
200 МГц |
| Низкочастотный предел |
≥10 Гц ( на входе, закрытый вход, -3dB) |
| Время нарастания |
≤1,7 нс (типичное) |
| Погрешность коэф.усиления |
±3% |
| Погрешность коэф.усиления (усреднения) |
Усреднение по 16 регистрациям: ±(3% + 0.05 дел) |
| Измерения | Курсорные |
ΔV и ΔT между курсорами |
|
| Автоматические |
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty |
|
| Математические операции |
+, -, *, /,БПФ |
|
| Сохранение во внутреннюю память |
4 опорные осциллограммы |
|
| Фигуры Лиссажу (X-Y) |
Диапазон |
Полный |
|
| Сдвиг фаз |
±3 градуса |
|
| Система запуска | Тип запуска |
Фронт, импульс, видео, скорость нарастания |
|
| Режим |
Авто, обычный, однократный |
|
| Диапазон уровня запуска |
±6 делений от центра экрана |
|
| Чувствительность уровня запуска |
±0.3 деления |
|
| Стандарт видеосигнала |
NTSC, PAL и SECAM |
|
