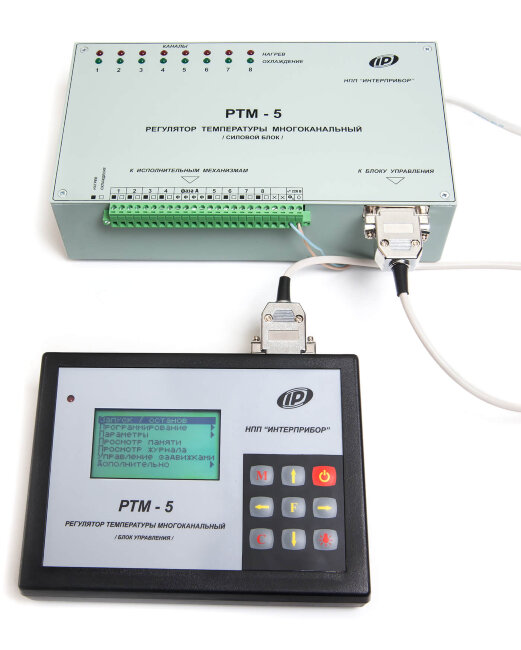

Система управления ТВО бетона РТМ-5 в Казани

Преимущества

• Полный комплекс средств для автоматизации процессов ТВО бетона
• Высокая помехоустойчивость и надежность управления
• Адаптивные алгоритмы, предотвращающие "тепловые удары" и деструкцию бетона при термообработке
• Защита от сетевых помех и от пропадания напряжения питания
• Автоматическая коррекция программы ТВО при дефиците тепловой энергии
• Дистанционный контроль и программирование режимов от ПК (новая опция)
• Цифровые термодатчики с встроенными репитерами для длинных линий связи
• Компактность, простота обслуживания и эксплуатации
• Возможность использования в качестве исполнительных механизмов любых типов электроприводных задвижек или электроклапанов
• Сервисная компьютерная программа, позволяющая дистанционно задавать и корректировать режимы тепловлажностной обработки бетона

Основные функции

• Индивидуальное программирование режимов работы каждого из 8 каналов
• Память 16 режимов работы для быстрого программирования
• Оперативное формирование и редактирование температурно-временных диаграмм работы, включающих нагрев, изотермическое выдерживание и охлаждения
• Задание режимов работы в линейной и полиномиальной форме
• Формирование двухпозиционного или широтно-импульсного алгоритмов регулирования температуры с задаваемыми: гистерезисом, амплитудой и периодом
• Отображение процессов регулирования в графической и цифровой форме по каждому каналу на графическом дисплее с подсветкой
• Архивация процессов термообработки и их просмотр на дисплее РТМ-5 и на мониторе компьютера индивидуально по каждому каналу и по 8 каналам одновременно
• Контроль и индикация состояния исполнительных органов и датчиков
• Сигнализация аварийных ситуаций
• Автоматическая корректировка режимов прогрева при технологических нарушениях, в т.ч. при перерывах в подаче и ухудшении параметров теплоносителя
• Выбор режимов работы блока управления посредством клавиатуры и системы меню
• Автоматическое ведение журнала термообработки (пропарки)
• Русский и английский язык меню и текстовых сообщений

Состав системы автоматического управления

1. Блок автоматического программного управления на 8 камер
2. Силовой блок управления исполнительными органами нагрева - 8 каналов
3. Цифровые датчики температуры - 3 вида исполнения
4. Исполнительные органы систем нагрева и охлаждения (вентиляции, пароудаления): задвижки с реверсивным электроприводом, силовые контакторы, электропневмоклапаны*
   Ссылки на производителей:
    – Армагус www.armagus.ru
    – Авангард www.saz-avangard.ru
    – Regada www.regada.sk, www.technopolus.ru
5. Линии связи РТМ-5 с датчиками температуры и исполнительными органами (кабельная продукция)*
6. Прибор ТЕРМОТРАНСФЕР для считывания информации с РТМ-5, ее хранения и передачи на компьютер (может обслуживать до 30 территориально удаленных РТМ-5)
7. Коммуникации для связи с компьютером*
8. Сервисная компьютерная программа
9. Блок связи с ПК по RS-485 для удаленного доступа и управления

* - комплектуются заказчиком самостоятельно

Технические характеристики

Сервисная компьютерная программа

• Считывание данных из РТМ-5
• Формирование отчетной документации (журнал пропарки)
• Оперативное формирование и редактирование заданных температурно-временных диаграмм работы, включающих: нагрев, изотермическое выдерживание и охлаждение
• Формирование алгоритмов регулирования температуры

Комплект поставки:

• Блок автоматического управления
• Блок силовой (нагрев)
• Кабель межблочный
• Руководство по эксплуатации
• Аккумулятор АА (2 шт.) в составе блока управления
• Вставка плавкая ВП1 2А (2 шт.)
• Блок связи с ПК по RS-485
• Кабель связи c ПК
• Программа связи с ПК на CD
• Руководство по эксплуатации
• Паспорт
• Схема подключения
• Сертификат о калибровки (1 год)
