Отличительные особенности дефектоскопа
- наличие режимов дефектоскопа и толщиномера;
- простота проведения контроля, малые габариты и вес;
- временная регулировка чувствительности (ВРЧ);
- режим автоматической регулировки усиления (АРУ);
- встроенные часы и датчик температуры;
- возможность отображения и сохранения результатов контроля на подключаемый компьютер.
Основные технические характеристики
| Регулировка усиления : | 85 дБ с дискретностью 1 дБ |
| Частотный диапазон : | 1,0 … 10,0 МГц |
| Диапазон прозвучивания : | 0 … 10000 мм (продольные волны) |
Количество точек регулировки ВРЧ : |
8 |
| Диапазон рабочих температур : | -20 … +45 °C |
| Входное напряжение: | 220 В |
| Электропитание дефектоскопа: | 12 В |
| Габариты : | диаметр 163 мм, длина 240 мм |
| Вес : | 4,0 кг (на воздухе) |
| Габариты монитора : | 150x102x80 мм |
| Вес монитора : | 1,8 кг |
| Разрешение выносного TFT монитора : | 320х240 пикс. |
| Габариты блока питания и связи с компьютером : | 300x120x250мм |
| Вес блока питания : | 3,8 кг |
Восьмиканальная установка ультразвукового контроля (УЗК) «СКАРУЧ-ПВ1», позволяет проводить сканирующий контроль сварных соединений и основного металла подводных участков магистральных трубопроводов ø508…1420 x 7…40мм с глубиной погружения до 60м.
Состав:
1. Подводный комплекс:
- Электронный восьмиканальный блок (дефектоскоп-толщиномер);
- Выносной монитор;
- Многоэлементный акустический блок с встроенным рабочим кабелем;
- Механическое приспособление с датчиком измерения просканированного пути

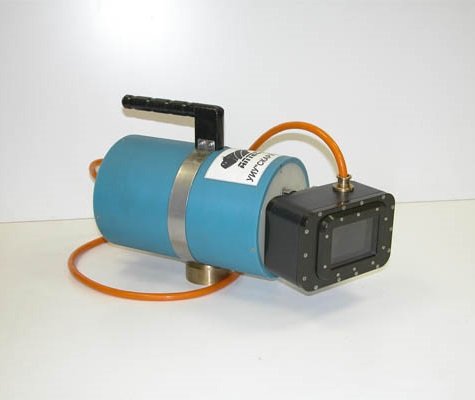

2. Соединительный кабель управления и питания. 3. Блок питания и связи с компьютером. 4.Компьютер. Электронный восьмиканальный блок (дефектоскоп-толщиномер) служит для возбуждения пьезоэлектрических преобразователей в акустических блоках, принятия информации контроля и передачи её в компьютер для обработки, имеет габариты: диаметр 163мм, длина 240мм, вес 4 кг (на воздухе). Корпус электронного блока выполнен из «полиамида-6». На нём установлены разъёмы для подключения многоэлементного акустического блока (АБ), датчика пути (ДП), выносного монитора и соединительного кабеля управления и питания длиной 100м. Выносной монитор служит для отображения под водой информации о контроле. Габариты монитора: 150x102x80мм, вес 1,8 кг. Корпус выполнен из материала «полиамид-6», крышки — из алюминия, смотровое окно — из оргстекла толщиной 10мм. Внутри корпуса установлен TFT монитор разрешением 320×240 пикселей, на корпусе имеется разъём для подключения ручного пьезоэлектрического преобразователя.
Соединительный кабель управления и питания расстояния перемещаемого акустического блока от начала движения (контроля) и фиксацию координат (СКУП) — грузонесущий, подводный, с продольной герметизацией.
Ультразвуковой дефектоскоп СКАРУЧ — ПВ1 в Казани отзывы
About this product reviews yet. Be the first!
Наименование |
Стоимость, руб., с НДС | |
Дефектоскоп УИУ «СКАНЕР+», с блоком питания, чехлом, свидетельством Госповерки |
370 920,0 | |
Зарядное устройство (1 шт.) с аккумуляторами (12 шт.) |
31 200,0 | |
Кабель двойной с «катушкой» для подводного УЗК (L = 50 м) с защитным тросиком |
59 340,0 | |
Кабель одинарный с «катушкой» для подводного УЗК (L = 50 м) с защитным тросиком |
42 480,0 | |
Комплект преобразователей подводного УЗК**: |
||
П112-5-Ø5/2 ПК |
9 000,0 руб./ шт. | 53 700,0 |
П121-5-45S ПК |
8 940,0 руб./ шт. | |
П121-2,5-60S ПК |
8 940,0 руб./ шт. | |
П121-2,5-65S ПК |
8 940,0 руб./ шт | |
П121-5-65S ПК |
8 940,0 руб./ шт | |
П121-5-70S ПК |
8 940,0 руб./ шт | |
Обучение (консультации) по навыкам работ на дефектоскопе в лабораторных условиях |
19 260,0 | |
| ИТОГО: | 576 900,0 | |
Примечание:
*в зависимости от отраслевого применения могут быть методики, указанные на сайте
**также можем поставить прямой ПЭП (типа П111) и специализированный ПЭП для УЗК сварных швов Н = 4…12мм типа СП5-75: П111 ПК –8 400 руб./шт. . СП5-75 ПК – 11 040 руб./шт.
