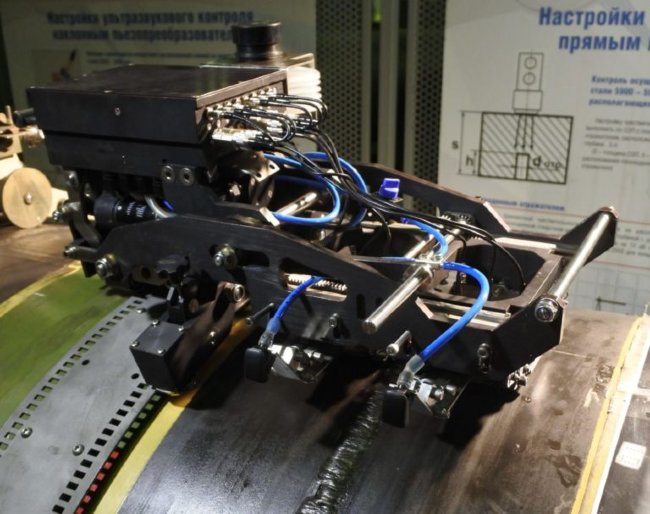

Установка АУЗК кольцевых и продольных сварных соединений УИУ серии «СКАНЕР» (модель «УМКа») сухого акустического контакта в Казани

Автоматизированный УЗК сварных швов проводится со скоростью сканирования до 1,5 м/мин. Контроль проводится с сухим акустическим контактом или с небольшим (5 г/м) увлажнением поверхности контроля. При проведении АУЗК происходит оценка характера и параметров выявляемых дефектов. На каждом миллиметре сварного шва происходит слежение за акустическим контактом. При использовании внешнего компьютера имеется возможность поканальной фиксации амплитуд дефектов, возможность просмотра отдельных изображений сигналов, представление результатов в виде B-СКАНа, возможность применения TOFD-метода, ЗТ-метода для уточнения параметров дефектов.

Состав установки АУЗК серии «СКАНЕР» (модель «УМКа»):

• многоканальный дефектоскоп серии «СКАНЕР» — модель «СКАРУЧ+»;
• транспортная система;
• бандаж опорный быстросъёмный (набор бандажей на Ø1020; 1220; 1420мм). По дополнительному заказу также изготавливаются бандажи на Ø426; 508; 530; 630; 720; 820; 914 и др.
• акустические блоки сухого акустического контакта;
• блок питания и пульт дистанционного управления;
• соединительные кабели.

Отличительные особенности установки:

• проведение контроля с сухим акустическим контактом;
• компактность и мобильность;
• небольшие габариты и вес;
• простота в эксплуатации;
• надёжность контроля;
• быстрая установка бандажа;
• возможность подстройки положения акустического блока относительно оси сварного шва во время контроля;
• возможность эксплуатации при отрицательных температурах.
