Автоматизированный УЗК сварных швов проводится со скоростью сканирования до 1,8 м/мин. При проведении контроля происходит оценка характера и параметров выявляемых дефектов. На каждом миллиметре сварного шва происходит слежение за акустическим контактом. При использовании внешнего компьютера имеется возможность поканальной фиксации дефектов.

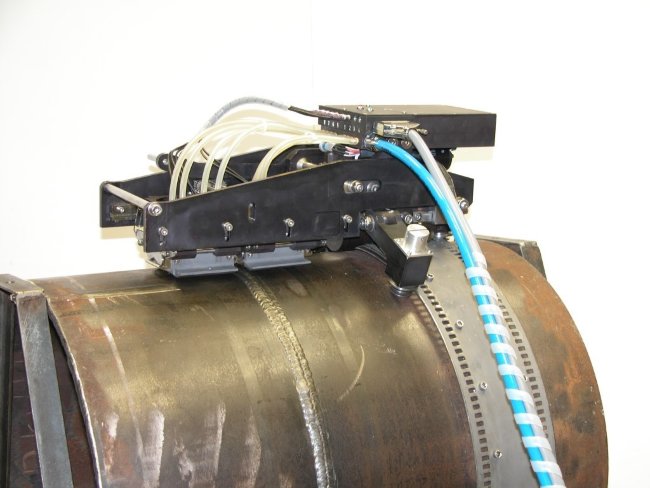

Состав установки АУЗК серии «СКАНЕР» (модель «УМКа»):
- многоканальный дефектоскоп серии «СКАНЕР» — модель «СКАРУЧ+»;
- транспортная система;
- бандаж опорный быстросъёмный (набор бандажей на Ø 1020; 1220; 1420мм).
По дополнительному заказу также изготавливаются бандажи на Ø 426; 530; 630; 720; 820 и др.
- акустические блоки щелевого контакта:
- АБ1Щ (Н = 6…26мм);
- АБ2Щ (Н = 27…40мм).
По дополнительному заказу изготавливаются блоки на диапазоны толщин до 80мм.
- блок питания и пульт дистанционного управления;
- соединительные кабели;
- ёмкость для контактной жидкости с насосом и шлангом.
Отличительные особенности установки:
- компактность и мобильность;
- небольшие габариты и вес;
- простота в эксплуатации;
- надёжность контроля;
- быстрая установка бандажа;
- возможность подстройки положения акустического блока относительно оси сварного шва во время контроля;
- увеличенный срок службы акустических блоков;
- возможность эксплуатации при отрицательных температурах.
- замкнутый цикл оборота контактной жидкости.
Аппаратура сертифицирована.
Установка АУЗК кольцевых сварных соединений УИУ серии «СКАНЕР» (модель «УМКа») в Казани отзывы
About this product reviews yet. Be the first!
| Наименование | Стоимость, с НДС, руб. |
| Дефектоскоп УИУ «СКАНЕР+» — восьмиканальный, 16-тактовый с БП, чехлом, Госповеркой. Зарядное устройство (1шт.), аккумуляторы (12шт.),дипломат-футляр |
1 468 800,0 |
Транспортная система:
|
2 264 400,0 |
| Бандаж опорный быстросъёмный с оснасткой* (по выбору Заказчика): | |
| Ø1420 | 442 080,0 |
| Ø1220 | 406 380,0 |
| Ø1020 | 371 460,0 |
| Ø720 | 328 500,0 |
| (по дополнительному заказу также изготавливаются бандажи на другие диаметры, в т.ч. 530, 610, 630, 820, 914, 1067 — согласно заявке) |
|
| Акустические блоки щелевого контакта**: | |
| — Для АУЗК сталей прочности К<60 (К48…К55): | |
| АБ111ЩУ (Н = 7…24мм) | 195 840,0 |
| АБ112ЩУ (Н = 24…29мм) | 195 840,0 |
| АБ113ЩУ (Н = 29…38мм) | 195 840,0 |
| — Для АУЗК сталей прочности К=60…65 : | |
| АБ111ЩУ (Н = 7…15мм) | 195 840,0 |
| АБ114ЩУ (Н = 15…22мм) | 195 840,0 |
| АБ115ЩУ (Н = 22…26мм) | 195 840,0 |
| АБ116ЩУ (Н = 26…33мм) | 195 840,0 |
| АБ117ЩУ (Н = 33…38мм) | 195 840,0 |
| (по дополнительному заказу также заказываются специализированные блоки для контроля труб со специфическими свойствами и повышенного класса прочности на конкретные толщины и разделки, а также щелевые блоки АБ129ЩУ — поиска расслоений и коррозии в околошовной зоне) |
|
| Соединительные кабели (комплект) | 102 240,0 |
| Ёмкость для контактной жидкости с центробежным насосом и шлангом | 120 600,0 |
| Блок управления, компьютерные и программные средства: ПО управления ТС, Блок питания, Компьютер (ноутбук)* с соединительной оснасткой, |
612 000,0 |
| Кофр-чемодан, подставка(столик раздвижной) | 126 720,0 |
| Комплект статической калибровки (кабель отладочный, образец статический) | 83 100,0 |
| Опция:Автономный источник питания (бензиновый генератор) с фильтром | (по доп. заказу) |
| СОП (динамические, из заготовки Заказчика по известным НТД или расчетным данным ВНИИГАЗ или согласно норм СТО 2-2.4-083-2006) — за 1 компл. |
244 800,0 |
| Консультации по навыкам работ (до 3-х человек, 5 рабочих дней) на оборудовании на предприятии Изготовителя в г. Москве |
104 040,0 |
* Обычного назначения “HP” (116 280 руб.).
