Установка автоматизированного ультразвукового контроля кольцевых сварных соединений УИУ серии «СКАНЕР» (модель «УМКа» с гибким валом) в Казани

0 ₽

В избранноеСравнение

Доставка по всей России

В любую точку России и страны Таможенного союза.

Выгодные цены

Нашли товар дешевле? Мы предложим более выгодную цену и условия.

Консультации

Техническая поддержка и консультации заказчиков.

Обзор
Характеристики
Отзывы (0)

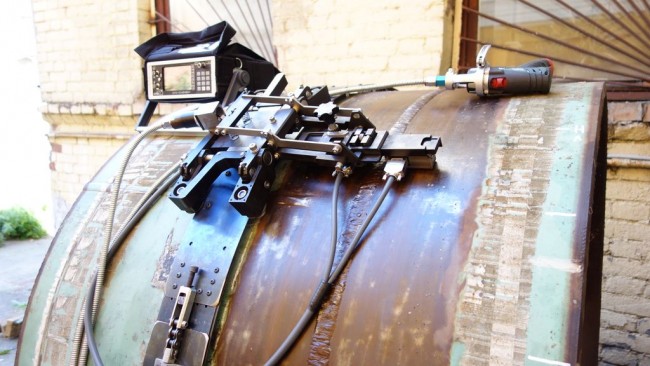

Типовой комплект "УМКа" с гибким валом

Краткие технические характеристики:

Обнаружение недопустимых дефектов в кольцевых швах трубопроводов согласно требованиям:

СТО ГАЗПРОМ 2-2.4-083-2006;
СТО ГАЗПРОМ 2-3.7-050-2006 (DNV-OS-F101);
РД 19.100.00-КТН-001-10;
СТО 00220 256-005-2005;
РД 153-34.1-003-01 (РТМ-1с);
ПБ 03-585-03;
API-5L

и других нормативных документов.

Скорость автоматического сканирования: до 1,2 м/мин.
Оценка параметров дефектов.
Слежение за акустическим контактом.
Возможность поканальной фиксации дефектов (при использовании внешней ПЭВМ).

Достоинства:

Компактность.
Небольшие габариты и вес.
Быстросъёмные бандажи.
Возможность ручной подстройки положения АБ относительно оси шва.
Надёжность контроля.
Увеличенный срок службы акустоблоков.
Возможность эксплуатации при отрицательных температурах.
Замкнутый цикл оборота контактной жидкости.
Простота в эксплуатации.
Доступная цена.

Дефектоскоп, транспортная система и механико-акустические блоки уложены в высокопрочный кофр-чемодан на колёсах.
Аппаратура сертифицирована.

Тип	Ультразвуковой
Гарантия	12 месяцев
Производитель	Алтес
Госреестр	да

Установка автоматизированного ультразвукового контроля кольцевых сварных соединений УИУ серии «СКАНЕР» (модель «УМКа» с гибким валом) в Казани отзывы

About this product reviews yet. Be the first!

Наименование	Стоимость, руб. (с НДС)
Дефектоскоп УИУ «СКАНЕР+» — восьмиканальный, 16-тактовый с БП, чехлом, Госповеркой. Зарядное устройство (1шт.), аккумуляторы (12шт.),дипломат-футляр	416 520,0
Транспортная система: Привод продольного перемещения с гибким валом и управлениемпо перемещению АБ; Ручной механизм поперечного перемещения; Механизм подъёма — опускания АБ; Механическое приспособление МП2-У2.	987 060,0
Бандаж опорный быстросъёмный с оснасткой (по выбору Заказчика):
Ø1420	442 080,0
Ø1220	406 380,0
Ø1020	371 460,0
Ø720	328 500,0
Ø530 (по дополнительному заказу также изготавливаются бандажи на другие диаметры, в т.ч. 610,630,820,914,1067)	307 020,0
Акустические блоки щелевого контакта:
— Для АУЗК сталей прочности К<60 (К48…К55):
АБ111ЩУ2 (Н = 7…24мм)	144 000,0
АБ112ЩУ2 (Н = 24…29мм)	144 000,0
АБ113ЩУ2 (Н = 29…38,9мм)	144 000,0
— Для АУЗК сталей прочности К=60…65 :
АБ111ЩУ2 (Н = 7…15мм)	144 000,0
АБ114ЩУ2 (Н = 15…22мм)	144 000,0
АБ115ЩУ2 (Н = 22…26мм)	144 000,0
АБ116ЩУ2 (Н = 26…33мм)	144 000,0
АБ117ЩУ2 (Н = 33…38мм) (по дополнительному заказу также заказываются специализированные блоки для контроля труб повышенного класса прочности на конкретные толщины или диапазоны толщин, а также щелевые блоки АБ129ЩУ2- поиска расслоений и корозии в околошовной зоне)	144 000,0
Соединительные кабели (комплект) (длина основного кабеля — 7,5м)	102 180,0
Ёмкость для контактной жидкости с центробежным насосом и шлангом	120 600,0
Программное обеспечение поканальной тактовой фиксации амплитуд сигналов (ndtsystem2)	98 940,0
Программное обеспечение (ПО) автоматического сопоставления результатов АУЗК с нормами СТО ГАЗПРОМ (опция)	82 620,0
Кофр-чемодан, подставка(столик раздвижной)	126 720,0
Комплект статической калибровки (ванна — отладочная, кабель отладочный)	83 100,0
ПЭВМ-ноутбук с соединительной оснасткой	116 280,0 *
СОП (динамические, из заготовки Заказчика по известным НТД или расчетным данным ВНИИГАЗ) — 1шт.	244 800,0
Консультации по навыкам работ(до 3-х человек,5 рабочих дней) на оборудовании на предприятии Изготовителя в г. Москве	75 900,0

Примечание: *

* Цена дана ориентировочно. Конкретный тип оборудования и его исполнение согласовывается между Исполнителем и Заказчиком.
